ওয়াগ গিয়ার ট্রান্সমিশন: তারা কীভাবে কাজ করে এবং তাদের অ্যাপ্লিকেশানগুলি

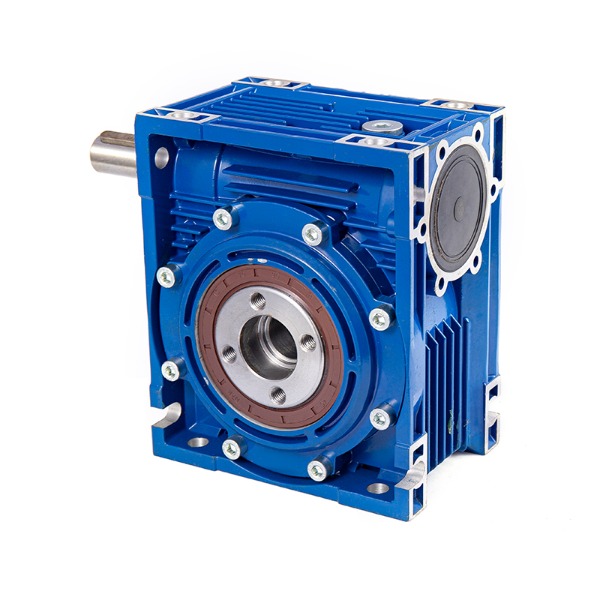

ওয়ার্ম গিয়ারবক্স ট্রান্সমিশন যান্ত্রিক পাওয়ার ট্রান্সমিশনের একটি মৌলিক প্রযুক্তি, যা কম্প্যাক্ট স্পেসগুলিতে উচ্চ হ্রাস অনুপাতের প্রয়োজন হয় এমন শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। প্রচলিত হেলিকাল বা স্পার গিয়ার সিস্টেমের বিপরীতে, একটি ওয়ার্ম গিয়ারবক্স ট্রান্সমিশন একটি ওয়ার্ম (স্ক্রু) এবং একটি ওয়ার্ম হুইল (গিয়ার) এর মধ্যে একটি অনন্য স্লাইডিং অ্যাকশনের উপর নির্ভর করে। এই নকশাটি ডান-কোণ টর্ক স্থানান্তর সক্ষম করে, প্রায়শই একটি একক হ্রাস পর্যায় সহ, সহজাত সুবিধা যেমন শব্দ হ্রাস এবং স্ব-লক করার ক্ষমতা প্রদান করে।

কিভাবে একটি ওয়ার্ম গিয়ারবক্স ট্রান্সমিশন কাজ করে

একটি ওয়ার্ম গিয়ারবক্স ট্রান্সমিশনে দুটি প্রাথমিক উপাদান থাকে: শক্ত ইস্পাত কীট (ইনপুট) এবং ব্রোঞ্জ বা কাস্ট আয়রন ওয়ার্ম হুইল (আউটপুট)। কৃমির এক বা একাধিক হেলিকাল থ্রেড থাকে যা চাকার দাঁতকে জড়িয়ে রাখে। কীটটি ঘোরার সাথে সাথে এর থ্রেডগুলি চাকার দাঁতগুলিকে ধাক্কা দেয়, যার ফলে চাকাটি ঘুরতে থাকে। কৃমির অক্ষ চাকার অক্ষের সাথে লম্ব, একটি 90-ডিগ্রি ড্রাইভ কনফিগারেশন তৈরি করে।

মূল যান্ত্রিক বৈশিষ্ট্য হল গতি প্রাথমিকভাবে কৃমি থেকে চাকায় সঞ্চারিত হয়, কিন্তু সহজে বিপরীত হয় না। এটি ঘটে কারণ স্লাইডিং পৃষ্ঠের মধ্যে ঘর্ষণ কোণ সাধারণত কীটের সীসা কোণকে ছাড়িয়ে যায়, একটি স্ব-লকিং প্রভাব তৈরি করে। এটি উত্তোলন, লিফট এবং পরিবাহক সিস্টেমের জন্য কীট গিয়ারবক্সের সংক্রমণকে আদর্শ করে তোলে যেখানে লোড ধরে রাখা গুরুত্বপূর্ণ।

মূল সুবিধা এবং সীমাবদ্ধতা

ভালো-মন্দ বোঝা ইঞ্জিনিয়ারদের উপযুক্ত ড্রাইভ সমাধান নির্বাচন করতে সাহায্য করে। নীচে একটি সংক্ষিপ্ত সারসংক্ষেপ:

ওয়ার্ম গিয়ারবক্স ট্রান্সমিশনের মূল অ্যাপ্লিকেশন

তাদের কমপ্যাক্ট ফর্ম এবং উচ্চ হ্রাস অনুপাতের কারণে, ওয়ার্ম গিয়ারবক্স ট্রান্সমিশন সিস্টেমগুলি অসংখ্য সেক্টরে উপস্থিত হয়:

• উপাদান হ্যান্ডলিং: কনভেয়র, প্যালেটাইজার, বালতি লিফট - যেখানে স্ব-লকিং অনিচ্ছাকৃত বিপরীত আন্দোলন প্রতিরোধ করে।
• স্বয়ংক্রিয় গেট এবং বাধা: স্লাইডিং গেট, বুম বাধা এবং পার্কিং সিস্টেম সহজাত ব্রেকিং অ্যাকশন থেকে উপকৃত হয়।
• শিল্প উত্তোলন: ম্যানুয়াল এবং হালকা বৈদ্যুতিক উত্তোলন, জ্যাক এবং লোডিং ডকগুলি নন-রিভার্সিং সম্পত্তির উপর নির্ভর করে।
• খাদ্য প্রক্রিয়াকরণ: স্টেইনলেস স্টীল হাউজিং সঙ্গে আবদ্ধ নকশা ধোয়া-ডাউন ক্ষমতা এবং শান্ত অপারেশন প্রদান.
• প্যাকেজিং যন্ত্রপাতি: ইন্ডেক্সিং টেবিল, লেবেলার এবং ফিলারগুলি সার্ভো মোটর ছাড়াই সুনির্দিষ্ট অবস্থানের দাবি করে।
• সোলার ট্র্যাকিং সিস্টেম: একক-অক্ষ ট্র্যাকাররা বায়ু-প্ররোচিত ব্যাক-ড্রাইভ প্রতিরোধ করতে ওয়ার্ম গিয়ারবক্স ট্রান্সমিশন ব্যবহার করে।

প্রযুক্তিগত নির্বাচন পরামিতি

একটি নির্দিষ্ট কাজের জন্য একটি ওয়ার্ম গিয়ারবক্স ট্রান্সমিশন নির্বাচন করার সময়, ইঞ্জিনিয়ারদের মূল্যায়ন করা উচিত:

দক্ষতা এবং তাপ ব্যবস্থাপনা

একটি ওয়ার্ম গিয়ারবক্সের ট্রান্সমিশনে স্লাইডিং অ্যাকশন ঘূর্ণায়মান কন্টাক্ট গিয়ারের চেয়ে বেশি ঘর্ষণ তৈরি করে। দক্ষতা সীসা কোণ এবং লুব্রিকেন্ট সান্দ্রতার উপর ব্যাপকভাবে নির্ভর করে। সিঙ্গল-স্টার্ট ওয়ার্মের জন্য (নিম্ন সীসা কোণ), কার্যকারিতা 50-60%-এ নেমে যেতে পারে - তবে স্ব-লক করা আরও নির্ভরযোগ্য। মাল্টি-স্টার্ট ওয়ার্ম (আরো থ্রেড) দক্ষতা 75-85% পর্যন্ত উন্নত করে কিন্তু স্ব-লকিং কমায় বা দূর করে।

তাপীয় আউটপুট পরিচালনা করার জন্য, নির্মাতারা প্রায়শই কুলিং পাঁজর দিয়ে হাউজিং ডিজাইন করে বা অবিচ্ছিন্ন-ডিউটি ​​অ্যাপ্লিকেশনের জন্য ফ্যান কুলিংকে একীভূত করে। সঠিক তেল নির্বাচন এবং পরিবর্তনের ব্যবধান গুরুত্বপূর্ণ, কারণ অবনমিত লুব্রিকেন্ট ব্রোঞ্জ চাকার পরিধানকে ত্বরান্বিত করে।

ইনস্টলেশন এবং রক্ষণাবেক্ষণ সর্বোত্তম অভ্যাস

সঠিক মাউন্ট সেবা জীবন প্রসারিত. মূল নির্দেশিকা অন্তর্ভুক্ত:

প্রান্তিককরণ: ইনপুট এবং আউটপুট শ্যাফ্টের মধ্যে মিস্যালাইনমেন্ট অসম দাঁতের যোগাযোগ এবং অকাল ব্যর্থতার কারণ হয়।

ব্যাকল্যাশ সমন্বয়: কিছু ওয়ার্ম গিয়ারবক্স ট্রান্সমিশন ডিজাইন পরিধানের জন্য ক্ষতিপূরণ দিতে কেন্দ্রের দূরত্ব সামঞ্জস্য করার অনুমতি দেয়।

শ্বাসের অবস্থান: তেল ফুটো রোধ করতে চূড়ান্ত মাউন্টিং ওরিয়েন্টেশনের সর্বোচ্চ পয়েন্টে শ্বাসযন্ত্রটি ইনস্টল করুন।

প্রাথমিক রান-ইন: সম্পূর্ণ লোড অপারেশনের আগে একটি ছোট ব্রেক-ইন পিরিয়ড (50% লোডে 2-4 ঘন্টা) সুপারিশ করা হয়।

তেল পরিবর্তনের সময়সূচী: প্রথম পরিবর্তন 100-200 ঘন্টা পরে (নতুন গিয়ারবক্সের জন্য), তারপর প্রতি 2500 ঘন্টা বা বার্ষিক।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন 1: একটি কীট গিয়ারবক্স সংক্রমণ সবসময় স্ব-লকিং হয়?
না। স্ব-লকিং ঘর্ষণ সহগ, সীসা কোণ এবং পৃষ্ঠের সমাপ্তির উপর নির্ভর করে। একটি নিয়ম হিসাবে, 5-6° এর নিচে সীসা কোণ সহ একক-শুরু কৃমি স্থির অবস্থায় স্ব-লকিং প্রদান করে। মাল্টি-স্টার্ট ওয়ার্ম বা উচ্চ-দক্ষতার নকশা খুব কমই স্ব-লক। সর্বদা প্রস্তুতকারকের ডেটা দিয়ে যাচাই করুন।

প্রশ্ন 2: কেন কৃমির চাকা সাধারণত ব্রোঞ্জের তৈরি হয়?
শক্ত ইস্পাতের বিরুদ্ধে ব্রোঞ্জের চমৎকার অ্যান্টি-সিজার বৈশিষ্ট্য রয়েছে এবং কৃমির ক্ষতি না করেই ছোট ধ্বংসাবশেষ এম্বেড করতে পারে। সীমানা তৈলাক্তকরণ অবস্থার অধীনে এর কম ঘর্ষণ সহগ একটি কীট গিয়ারবক্সের সংক্রমণে স্লাইডিং যোগাযোগের জন্য অপরিহার্য।

প্রশ্ন 3: একটি কীট গিয়ারবক্স ট্রান্সমিশন ম্যানুয়ালি ব্যাক চালিত হতে পারে?
স্ব-লকিং ডিজাইনে, ব্যাক-ড্রাইভিং অসম্ভব বা খুব বেশি রিভার্স টর্কের প্রয়োজন। নন-সেল্ফ-লকিং মডেলের জন্য, ম্যানুয়াল রিভার্স রোটেশন সম্ভব হতে পারে কিন্তু অনিয়ন্ত্রিত ত্বরণের কারণে ব্রেকিং সিস্টেম ছাড়া সুপারিশ করা হয় না।

প্রশ্ন 4: একটি কীট গিয়ারবক্স সংক্রমণের সাধারণ পরিষেবা জীবন কী?
যথাযথ তৈলাক্তকরণের সাথে এবং রেট করা লোডের মধ্যে, উল্লেখযোগ্য দক্ষতা হ্রাস হওয়ার আগে 15,000-25,000 অপারেটিং ঘন্টা সাধারণ। চাকা পরিধান স্বাভাবিক সীমিত ফ্যাক্টর. পর্যায়ক্রমিক ব্যাকল্যাশ পরিমাপ অবশিষ্ট জীবন ভবিষ্যদ্বাণী করতে সাহায্য করে।

প্রশ্ন 5: আমি কীভাবে বিদ্যমান ওয়ার্ম গিয়ার ড্রাইভের দক্ষতা বাড়াব?
কৃমি গিয়ারের জন্য ডিজাইন করা সিন্থেটিক পলিঅ্যালফাওলেফিন (PAO) বা পলিগ্লাইকল লুব্রিকেন্টে স্যুইচ করুন। নিশ্চিত করুন তেলের স্তর সঠিক। সম্ভব হলে ইনপুট গতি কমিয়ে দিন। যাইহোক, মনে রাখবেন যে উচ্চতর দক্ষতা সাধারণত স্ব-লক করার ক্ষমতা হ্রাস করে৷৷
