এনএমআরভি ওয়ার্ম গিয়ার রিডিউসারের সিলিং স্ট্রাকচার ডিজাইন কীভাবে লুব্রিকেটিং তেলের ফুটো প্রতিরোধ করে?

শিল্প ট্রান্সমিশনের ক্ষেত্রে, রিডুসারের সিলিং কার্যকারিতা সরাসরি সরঞ্জামের অপারেটিং স্থিতিশীলতা এবং পরিষেবা জীবনের সাথে সম্পর্কিত, বিশেষত তৈলাক্ত তেল ফুটো হওয়ার সমস্যায়, যা সাবধানে না থাকলে সরঞ্জামের ব্যর্থতা বা উত্পাদন সুরক্ষার ঝুঁকির কারণ হতে পারে। শিল্প যান্ত্রিক ট্রান্সমিশনের একটি মূল উপাদান হিসাবে, NMRV ওয়ার্ম গিয়ার রিডুসারের সিলিং স্ট্রাকচার ডিজাইন বহুমাত্রিক প্রযুক্তিগত উদ্ভাবনের মাধ্যমে একটি সম্পূর্ণ অ্যান্টি-লিকেজ সিস্টেম তৈরি করেছে, এবং রাসায়নিক শিল্প, খাদ্য এবং নতুন শক্তির মতো অত্যন্ত উচ্চ সিলিং প্রয়োজনীয়তা সহ দৃশ্যে চমৎকার কর্মক্ষমতা প্রদর্শন করেছে।
1. সিলিং কাঠামোর মূল নকশা যুক্তি এবং প্রযুক্তিগত কাঠামো
এর সিলিং সিস্টেম এনএমআরভি ওয়ার্ম গিয়ার স্পিড রিডুসার এটি একটি একক প্রযুক্তির প্রয়োগ নয়, তবে ট্রান্সমিশন নীতি, উপাদান বৈশিষ্ট্য এবং কাজের অবস্থার উপর ভিত্তি করে একটি পদ্ধতিগত নকশা। এর মূল যুক্তি হল: "ডাইনামিক সিলিং এনহান্সমেন্ট স্ট্যাটিক সিলিং অপ্টিমাইজেশন স্ট্রাকচারাল রিডানডেন্সি সুরক্ষা" এর ট্রিপল মেকানিজমের মাধ্যমে, ঘূর্ণায়মান অংশ এবং স্থির অংশগুলির মধ্যে যোগাযোগের ইন্টারফেসে, বক্সের শরীরের যৌথ পৃষ্ঠ এবং অন্যান্য লিক-প্রবণ অবস্থানগুলির মধ্যে একাধিক বাধা তৈরি হয়। এই নকশা ধারণার গঠন শুধুমাত্র Hangzhou Yinhang Reduction Gears Co., Ltd.-এর ট্রান্সমিশন ক্ষেত্রে 15 বছরেরও বেশি প্রযুক্তিগত সঞ্চয়নের কারণে নয়, বরং বিভিন্ন শিল্প পরিস্থিতিতে সীল ব্যর্থতার ক্ষেত্রে এর গভীর বিশ্লেষণের কারণে - উদাহরণস্বরূপ, খাদ্য উৎপাদন লাইনে, লুব্রিকেন্ট ফুটো পণ্যের ক্ষতি হতে পারে; নতুন শক্তি সরঞ্জামে, ফুটো মোটরের নিরোধক কর্মক্ষমতা প্রভাবিত করতে পারে। এই ব্যবহারিক প্রয়োজনগুলি সিলিং কাঠামোর লক্ষ্যযুক্ত অপ্টিমাইজেশানকে উন্নীত করেছে।

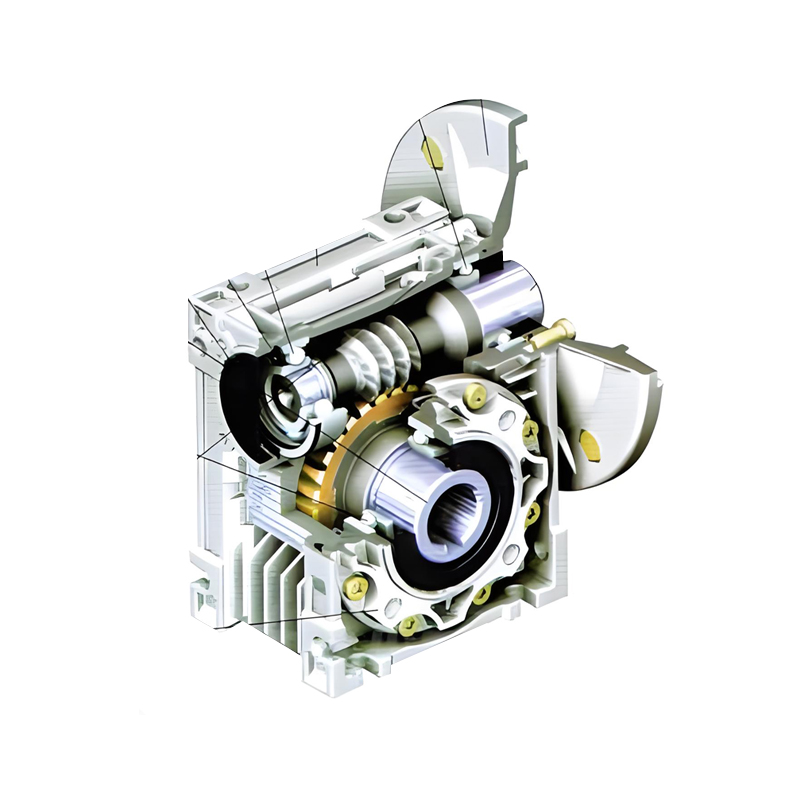

প্রযুক্তিগত কাঠামো থেকে, এনএমআরভি রিডুসারের সিলিং কাঠামোটি প্রধানত শ্যাফ্ট এক্সটেনশনে গতিশীল সীল, হাউজিংয়ের যৌথ পৃষ্ঠে স্ট্যাটিক সিল এবং অক্জিলিয়ারী চাপ ত্রাণ এবং ধুলোরোধী কাঠামোতে বিভক্ত। তাদের মধ্যে, গতিশীল সীল, ঘূর্ণমান অংশ এবং বাইরের বিশ্বের মধ্যে বিচ্ছিন্নতা ইন্টারফেস হিসাবে, ফুটো প্রতিরোধের মূল লিঙ্ক; স্ট্যাটিক সীল হাউজিংয়ের বিভিন্ন অংশের মধ্যে সংযোগের নিবিড়তা নিশ্চিত করে; এবং অক্জিলিয়ারী ডিজাইন যেমন প্রেসার রিলিফ স্ট্রাকচার অভ্যন্তরীণ চাপের ভারসাম্য বজায় রেখে এবং অমেধ্যের অনুপ্রবেশ কমিয়ে সিলিং সিস্টেমের জন্য আরও স্থিতিশীল অপারেটিং পরিবেশ তৈরি করে।
2. গতিশীল সীল: উদ্ভাবনী অ্যাপ্লিকেশন এবং ডবল তেল সীল গঠন প্রযুক্তিগত বিবরণ

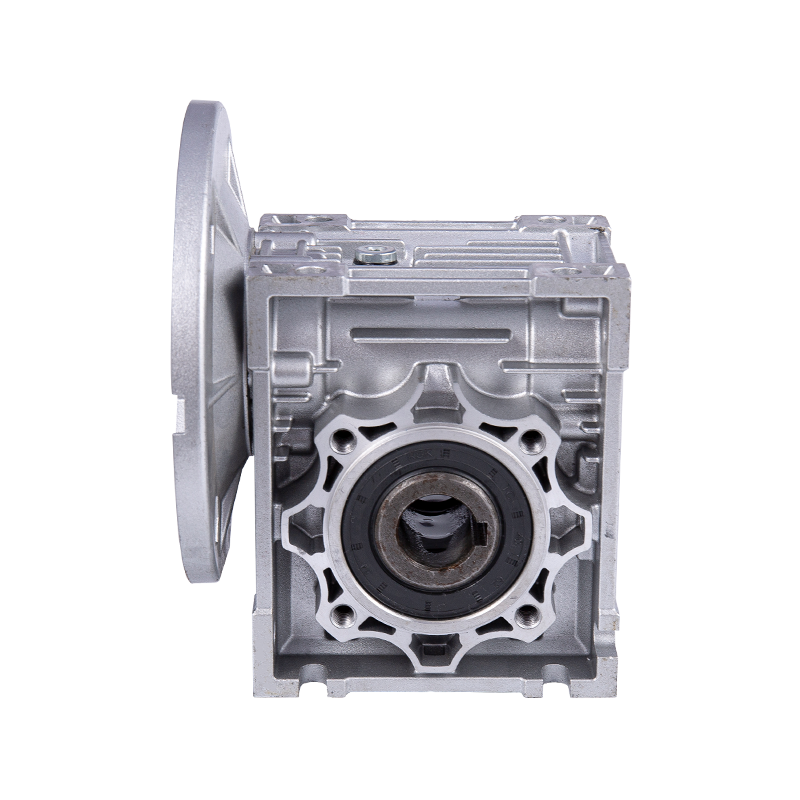

এনএমআরভি রিডুসারের শ্যাফ্ট এক্সটেনশনে (যেমন ইনপুট শ্যাফ্ট এবং আউটপুট শ্যাফ্ট), ডবল অয়েল সিল স্ট্রাকচার হল লুব্রিকেন্ট লিকেজ রোধ করার মূল প্রযুক্তি। এই কাঠামোটি "প্রধান তেল সীল সহায়ক তেল সীল" এর একটি সংমিশ্রণ নকশা গ্রহণ করে, যা বিভিন্ন ধরণের ফুটো ঝুঁকি মোকাবেলা করার জন্য অক্ষীয় দিকে একটি গ্রেডিয়েন্ট সুরক্ষা তৈরি করে।
প্রধান তেল সীল সাধারণত ফ্লুরোরাবার (FKM) বা নাইট্রিল রাবার (NBR) দিয়ে তৈরি হয়, যার চমৎকার তেল প্রতিরোধের এবং তাপমাত্রা প্রতিরোধ ক্ষমতা রয়েছে এবং -40 ℃ থেকে 120 ℃ তাপমাত্রার পরিসরে স্থিতিস্থাপকতা বজায় রাখতে পারে। এর ঠোঁট একটি স্প্রিং সহ একটি স্ব-আঁটসাঁট কাঠামো হিসাবে ডিজাইন করা হয়েছে। বসন্তের প্রিলোড ঠোঁটটিকে খাদ পৃষ্ঠের সাথে শক্তভাবে ফিট করে প্রথম সিলিং বাধা তৈরি করে। এটি লক্ষণীয় যে এনএমআরভি রিডুসারের প্রধান তেল সিলের ঠোঁটের যোগাযোগের ক্ষেত্রটি কোনও সমতল নয়, তবে একটি সুনির্দিষ্টভাবে গণনা করা চাপ পৃষ্ঠ। এই নকশাটি একটি পাম্পিং প্রভাব তৈরি করতে পারে যখন শ্যাফ্টটি ঘোরে - যখন তৈলাক্তকরণ তেল কেন্দ্রাতিগ বলের কারণে তেল সিলের প্রান্তে চলে যায়, তখন বাঁকা ঠোঁটের পাম্পিং প্রভাব তেলটিকে বাক্সে আবার ঠেলে দেবে, যার ফলে ফুটো হওয়ার পরিমাণ হ্রাস পাবে। তেল সিল নির্বাচন করার সময়, জার্মানি বা জাপান থেকে আমদানি করা পণ্য বিশেষভাবে চালু করা হয়। এই তেল সীলগুলির ঠোঁটের উপাদানগুলির একটি ঘন আণবিক গঠন এবং শক্তিশালী বার্ধক্য প্রতিরোধ ক্ষমতা রয়েছে এবং দীর্ঘমেয়াদী উচ্চ-গতির অপারেশনেও সিলিং কার্যকারিতার স্থায়িত্ব বজায় রাখতে পারে।
গৌণ তেল সীল প্রধান তেল সিলের বাইরে ইনস্টল করা হয়, প্রধান তেল সীল সঙ্গে একটি 5-10 মিমি ব্যবধান গহ্বর গঠন. সেকেন্ডারি অয়েল সিলের উপাদান সাধারণত প্রধান তেল সীলের মতোই, তবে এর কাঠামোগত নকশা ধুলো প্রতিরোধ এবং বাহ্যিক দূষণকারী অনুপ্রবেশের উপর বেশি ফোকাস করে। "ডাবল অয়েল সিল ক্যাভিটি"-এর এই সংমিশ্রণে দ্বৈত সুবিধা রয়েছে: একদিকে, গহ্বরটিকে গ্রীস দিয়ে ভরাট করে একটি মধ্যবর্তী সিলিং স্তর তৈরি করা যেতে পারে যাতে আরও তেল ছড়িয়ে পড়া রোধ করা যায়; অন্যদিকে, যখন প্রধান তেলের সীল সামান্য লিক হয়, তখন তেলটি প্রথমে বাক্সে সরাসরি উপচে পড়ার পরিবর্তে গহ্বরে জমা হবে, যা সরঞ্জাম রক্ষণাবেক্ষণের জন্য একটি বাফার সময় প্রদান করে এবং হঠাৎ ফুটো হওয়ার ফলে সৃষ্ট ব্যর্থতা এড়ায়। মডুলার ডিজাইন ধারণার অধীনে, NMRV রিডুসারের ডবল অয়েল সিল স্ট্রাকচার প্রিলোড অ্যাডজাস্টমেন্ট প্রযুক্তির মাধ্যমে ইনস্টলেশনের নির্ভুলতাকে অপ্টিমাইজ করতে পারে - ইনপুট এবং আউটপুট শ্যাফ্টগুলিকে অ্যাসেম্বলি চলাকালীন অক্ষীয় ক্লিয়ারেন্সের জন্য সঠিকভাবে ক্রমাঙ্কিত করা হবে যাতে তেল সীল ঠোঁট এবং শ্যাফ্টের মধ্যে যোগাযোগের চাপ সমানভাবে বিতরণ করা হয়, সিলিং ক্লিয়ার ব্যর্থতা বা এক্সেসেন্ট ব্যর্থতা এড়ানো।
3. স্ট্যাটিক সীল: বক্স গঠন এবং সীল সমন্বিত অপ্টিমাইজেশান
গতিশীল সীল ছাড়াও, এনএমআরভি রিডুসারের স্ট্যাটিক সিল ডিজাইনও গুরুত্বপূর্ণ। হাউজিং অ্যালুমিনিয়াম খাদ দিয়ে তৈরি, যা শুধুমাত্র হালকা এবং মরিচা-প্রমাণ নয়, ভাল কাস্টিং নির্ভুলতাও রয়েছে। হাউজিং জয়েন্ট পৃষ্ঠের উচ্চ-নির্ভুলতা ছাঁচনির্মাণ উচ্চ-চাপ ঢালাই মাধ্যমে অর্জন করা যেতে পারে। হাউজিং প্রক্রিয়াকরণে, স্থির সিলিংয়ের ভিত্তি স্থাপন করে 0.02 মিমি এর মধ্যে যৌথ পৃষ্ঠের সমতলতা ত্রুটি নিয়ন্ত্রণ করতে প্লেন মিলিংয়ের জন্য একটি CNC মেশিনিং সেন্টার ব্যবহার করা হয়।
হাউজিং জয়েন্ট পৃষ্ঠের সিলিং চিকিত্সার ক্ষেত্রে, NMRV রিডুসার "সিল্যান্ট সিলিং গ্যাসকেট" এর একটি যৌগিক সিলিং পদ্ধতি গ্রহণ করে। প্রথমত, সিলিকন সিলান্টের একটি স্তর যৌথ পৃষ্ঠে সমানভাবে প্রয়োগ করা হয়। এই সিলান্টের ভাল তরলতা রয়েছে এবং একটি অবিচ্ছিন্ন সিলিং ফিল্ম তৈরি করতে মাইক্রোস্কোপিক স্তরে ক্ষুদ্র ছিদ্রগুলি পূরণ করতে পারে; দ্বিতীয়ত, একটি নাইট্রিল রাবার সিলিং গ্যাসকেট সিলান্টের বাইরে ইনস্টল করা আছে। গ্যাসকেটের পুরুত্ব সাধারণত 0.5-1 মিমি হয় এবং এর পৃষ্ঠের গ্রিড প্যাটার্ন হাউজিংয়ের সাথে ঘর্ষণ বাড়াতে পারে যাতে বোল্ট শক্ত করার প্রক্রিয়া চলাকালীন গ্যাসকেটটি স্থানান্তরিত হতে না পারে। বোল্টের আঁটসাঁট ক্রম এবং ঘূর্ণন সঁচারক বলও স্ট্যাটিক সিলিংয়ের মূল লিঙ্ক। NMRV রিডুসার একটি তির্যক ধাপে ধাপে শক্ত করার পদ্ধতি অবলম্বন করে, যা স্থানীয় চাপের ঘনত্বের কারণে যৌথ পৃষ্ঠের বিকৃতি এড়াতে 2-3 বার (যেমন M8 বোল্টের আঁটসাঁট টর্ক 12-15N・m এ নিয়ন্ত্রিত হয়) সমানভাবে বোল্ট টর্ককে নির্দিষ্ট মানের উপর প্রয়োগ করে।
এছাড়াও, এনএমআরভি রিডুসারের অপসারণযোগ্য অংশ, যেমন বিয়ারিং এন্ড কভার এবং পিফোল কভার, সবই হাউজিংয়ের জয়েন্ট পৃষ্ঠের মতো একই সিলিং চিকিত্সা প্রক্রিয়া ব্যবহার করে। উদাহরণস্বরূপ, ভারবহন প্রান্তের কভারের মিলন পৃষ্ঠ এবং হাউজিং একটি বৃত্তাকার সিলিং খাঁজে মেশিন করা হবে এবং খাঁজে একটি ও-রিং ইনস্টল করা হবে। সিলিং রিং এর সংকোচন 15% -20% এ নিয়ন্ত্রিত হয়, যা সিলিং প্রভাব নিশ্চিত করতে পারে এবং অতিরিক্ত চাপের কারণে সিলিং রিংকে ব্যর্থ হতে বাধা দিতে পারে। এই অল-রাউন্ড স্ট্যাটিক সিলিং ডিজাইন NMRV রিডুসারকে দীর্ঘমেয়াদী অপারেশন চলাকালীন হাউজিংয়ের বায়ুরোধীতা বজায় রাখতে সক্ষম করে এবং ঘন ঘন কম্পনের সাথে কাজ করার পরিস্থিতিতেও (যেমন কনভেয়র বেল্টের সরঞ্জাম) স্থির জয়েন্ট পৃষ্ঠ থেকে লুব্রিকেটিং তেলকে কার্যকরভাবে লিক হওয়া থেকে প্রতিরোধ করতে পারে।
4. অক্জিলিয়ারী sealing নকশা: চাপ ভারসাম্য এবং dustproof গঠন সমন্বয়
সিলিং সিস্টেমের নির্ভরযোগ্যতা আরও উন্নত করার জন্য, NMRV রিডুসার চাপ নিয়ন্ত্রণ এবং অশুদ্ধতা বিচ্ছিন্নতার মাত্রা থেকে ফুটো হওয়ার ঝুঁকি কমাতে বেশ কয়েকটি সহায়ক সিলিং ডিজাইনও চালু করেছে।
চাপের ভারসাম্যের ক্ষেত্রে, রিডুসার হাউজিংয়ের উপরে একটি শ্বাস-প্রশ্বাসের ভালভ (বা ভেন্ট ক্যাপ) সরবরাহ করা হয়, যা সাধারণত একটি ফিল্টার এবং একমুখী ভালভ দিয়ে সজ্জিত থাকে। যখন তেলের তাপমাত্রা বৃদ্ধির কারণে হাউজিংয়ে চাপ বৃদ্ধি পায়, তখন শ্বাস-প্রশ্বাসের ভালভ অতিরিক্ত গ্যাস নিষ্কাশনের জন্য খোলে; যখন তাপমাত্রা কমে যায় এবং ভিতরে নেতিবাচক চাপ তৈরি হয়, তখন একমুখী ভালভ বাইরের বাতাসকে সরাসরি প্রবেশ করতে বাধা দেয়, কিন্তু ধীরে ধীরে ফিল্টারের মাধ্যমে পরিষ্কার বাতাস শ্বাস নেয় যাতে বাতাসের প্রবাহের সাথে হাউজিংয়ে ধুলো এবং জলীয় বাষ্প প্রবেশ করতে না পারে। এই চাপ ভারসাম্য প্রক্রিয়া তেল সীলকে বিকৃত হতে বা স্ট্যাটিক সিলিং পৃষ্ঠকে অত্যধিক অভ্যন্তরীণ চাপের কারণে খুলতে বাধা দিতে পারে, বিশেষত উচ্চ তাপমাত্রার কাজের পরিস্থিতিতে (যেমন কাচ এবং সিরামিক শিল্পে), শ্বাস-প্রশ্বাসের ভালভের ভূমিকা আরও গুরুত্বপূর্ণ। রিডুসারের শ্বাস-প্রশ্বাসের ভালভ বিশেষভাবে ডিজাইন করা হয়েছে এবং এর ফিল্টার নির্ভুলতা 50μm পৌঁছাতে পারে, যা কার্যকরভাবে ধুলো প্রতিরোধ করতে পারে এবং বায়ুচলাচল দক্ষতা নিশ্চিত করতে পারে।
ডাস্টপ্রুফ স্ট্রাকচার হল অক্জিলিয়ারী সিলিংয়ের আরেকটি ফোকাস। ডাবল অয়েল সিল স্ট্রাকচারের বাইরে, NMRV রিডিউসারগুলি সাধারণত তেল স্লিংগার বা ডাস্ট রিং দিয়ে সজ্জিত থাকে। তেল slinger খাদ উপর ইনস্টল করা হয়. শ্যাফ্ট ঘোরার সময় উৎপন্ন কেন্দ্রাতিগ শক্তি শ্যাফ্টের পৃষ্ঠের সাথে সংযুক্ত তেলের ফোঁটা বা অমেধ্যগুলিকে তেল সীলের কাছে আসতে বাধা দিতে পারে; ধুলোর আংটি হাউজিংয়ের উপর স্থির করা হয়, শ্যাফ্টের মধ্যে 0.5-1 মিমি ফাঁক রেখে একটি গোলকধাঁধা কাঠামো তৈরি করে। বাহ্যিক ধূলিকণা, কণা এবং অন্যান্য অমেধ্য ফাঁক দিয়ে যাওয়ার সময় জড়তা দ্বারা অবরুদ্ধ হবে এবং তেল সীল এলাকায় প্রবেশ করা কঠিন। এই ধুলো-প্রমাণ নকশা স্মার্ট লজিস্টিক এবং টেক্সটাইল হিসাবে প্রচুর ধুলো সহ দৃশ্যে কার্যকর। এটি তেল সীল ঠোঁটে অমেধ্য পরিধান কমাতে পারে এবং সীলের পরিষেবা জীবন প্রসারিত করতে পারে।
5. উপাদান এবং প্রক্রিয়া সমর্থন: উৎস থেকে সীল কর্মক্ষমতা গ্যারান্টি
যে কারণে NMRV রিডুসারের সিলিং কাঠামো কার্যকরভাবে ফুটো প্রতিরোধ অর্জন করতে পারে তা উপাদান প্রযুক্তি এবং উত্পাদন প্রক্রিয়ার সমর্থন থেকে অবিচ্ছেদ্য। উপাদান নির্বাচনের ক্ষেত্রে, উপরে উল্লিখিত তেল সিল উপাদান ছাড়াও, লুব্রিকেন্টের কার্যকারিতাও সমালোচনামূলক - সিন্থেটিক লুব্রিকেন্ট ব্যবহার করা হয়, যার সান্দ্রতা-তাপমাত্রার বৈশিষ্ট্যগুলি খনিজ তেলের চেয়ে ভাল, এবং তারা এখনও কম তাপমাত্রার পরিবেশে তরলতা বজায় রাখতে পারে, এবং উচ্চ তাপমাত্রায় পাতলা হওয়া সহজ নয়, এর ফলে তেলের লেজেজ পরিবর্তনের ঝুঁকি হ্রাস করে। উপরন্তু, সিন্থেটিক লুব্রিকেন্টের শক্তিশালী অক্সিডেশন প্রতিরোধ ক্ষমতা রয়েছে, যা স্লাজ এবং কার্বন জমার গঠন কমাতে পারে এবং এই অমেধ্যগুলিকে সিলিং গ্যাপ আটকানো থেকে আটকাতে পারে।
উত্পাদন প্রযুক্তির পরিপ্রেক্ষিতে, এনএমআরভি রিডুসারের শ্যাফ্ট পৃষ্ঠের চিকিত্সা বিশেষভাবে গুরুত্বপূর্ণ। কৃমি শ্যাফ্ট এবং আউটপুট শ্যাফ্টের পৃষ্ঠের রুক্ষতা Ra0.8-এর নীচে নিয়ন্ত্রিত হয় এবং এগুলি উচ্চ-ফ্রিকোয়েন্সি তাপ চিকিত্সা এবং সূক্ষ্ম নাকাল প্রযুক্তি দ্বারা প্রক্রিয়া করা হয়। কার্বারাইজড লেয়ারের পুরুত্ব 0.3-0.5 মিমি পর্যন্ত পৌঁছায়, যা শুধুমাত্র দাঁতের পৃষ্ঠের কঠোরতা এবং পরিধান প্রতিরোধকে উন্নত করে না, তবে শ্যাফ্ট পৃষ্ঠকে মসৃণ করে এবং তেল সিলের ঠোঁটের সাথে আরও ঘনিষ্ঠভাবে ফিট করে। এই নির্ভুলতা উত্পাদন প্রক্রিয়া গতিশীল সিলিং ইন্টারফেসের মাইক্রোস্কোপিক সিলিং নিশ্চিত করে, এবং এমনকি উচ্চ-গতির ঘূর্ণনেও, ঠোঁট এবং খাদের মধ্যে যোগাযোগের পৃষ্ঠ থেকে তেল বের হওয়া কঠিন। Hangzhou Yinhang Reduction Gears Co., Ltd. এর টেস্টিং ল্যাবরেটরি উচ্চ-নির্ভুল যন্ত্র যেমন ত্রি-মাত্রিক স্থানাঙ্ক পরিমাপ মেশিন এবং গিয়ার পরীক্ষার সরঞ্জাম দিয়ে সজ্জিত। মূল উপাদানগুলির নির্ভুলতা ত্রুটি ≤0.005mm এর মধ্যে নিয়ন্ত্রণ করা যেতে পারে। এই কঠোর মান নিয়ন্ত্রণের মান উৎস থেকে সিলিং কাঠামোর সমাবেশ নির্ভুলতা নিশ্চিত করে।
এনএমআরভি ওয়ার্ম গিয়ার রিডিউসারের সিলিং স্ট্রাকচার ডিজাইন হল উপাদান বিজ্ঞান, যান্ত্রিক নকশা এবং উত্পাদন প্রযুক্তির বহুমাত্রিক একীকরণ। ডাবল তেল সীল কাঠামোর গতিশীল সিলিং বর্ধিতকরণ থেকে, হাউজিং জয়েন্ট পৃষ্ঠের স্ট্যাটিক সিলিং অপ্টিমাইজেশন, শ্বাস-প্রশ্বাসের ভালভ এবং ধূলিকণার সহায়ক নকশা পর্যন্ত, প্রতিটি লিঙ্ক "তৈলাক্ত তেলের ফুটো প্রতিরোধ" এর মূল লক্ষ্যের চারপাশে ঘোরে। বছরের পর বছর প্রযুক্তিগত সঞ্চয় এবং উদ্ভাবন ক্ষমতার সাথে, হ্যাংঝো ইয়িনহ্যাং রিডাকশন গিয়ারস কোং লিমিটেড পদ্ধতিগতভাবে এই প্রযুক্তিগত উপাদানগুলিকে বিভিন্ন শিল্প পরিস্থিতির জন্য উপযুক্ত সিলিং সমাধানগুলির একটি সেট তৈরি করতে একত্রিত করেছে। এই নকশাটি কেবল সরঞ্জাম পরিচালনার ক্ষেত্রে ফুটো সমস্যার সমাধান করে না, তবে রক্ষণাবেক্ষণের খরচ কমিয়ে এবং পরিষেবার আয়ু বাড়ানোর মাধ্যমে গ্রাহকদের জন্য উচ্চতর মূল্য তৈরি করে, শিল্প ট্রান্সমিশনের ক্ষেত্রে নির্ভুল উত্পাদনের গুরুত্বকে প্রতিফলিত করে৷
